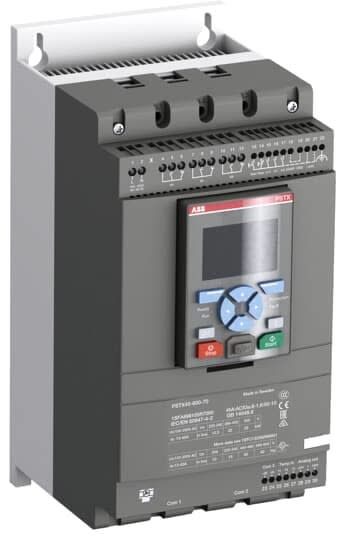

ABB Electrification - Mykstarter, PSTX45-600-70, 208-600V 50/60Hz hovedspenning, 100-250V 50/60Hz styrespenning
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nominell driftsstrøm Ie ved 40 ° C Tu - 45 A
Nominell driftsspenning Ue - 208...600 V
Funksjon - Vendestarter
Nominell matespenning Us ved AC 50 HZ - 100...250 V
Merkeeffekt trefasemotor, standardkobling ved 230 V - 12,5 kW
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
7320500501337
Elnummer
4189727
Leverandørens varenummer
1SFA898105R7000
Typebeskrivelse
PSTX45-600-70
Nominell driftsstrøm Ie ved 40 ° C Tu
45 A
Nominell driftsspenning Ue
208...600 V
Funksjon
Vendestarter
Nominell matespenning Us ved AC 50 HZ
100...250 V
Merkeeffekt trefasemotor, standardkobling ved 230 V
12,5 kW
Merkeeffekt trefasemotor, standardkobling, ved 400 V
22 kW
Merkeeffekt trefasemotor, Trekantkobling ved 230 V
25 kW
Merkeeffekt trefasemotor, Trekantkobling ved 400 V
37 kW
Intern bypass
Ja
Med display
Ja
Dreiemomentregulering
Ja
Nominell omgivelsestemperatur uten belastningsreduksjon
40 °C
Nominell matespenning Us ved AC 60 HZ
100...250 V
Spenningstype for betjening
AC
Integrert motorvern
Ja
Utløseklasse
Justerbar
Beskyttelsesklasse IP
IP00
Beskyttelsesgrad (NEMA)
1
PSTX er den mest avanserte mykstarterserien til ABB. Den er 3-fasestyrt for beste funksjonalitet, har innebygd by-pas for minimale tap under drift. Den har et avansert elektronisk vern (EOL) med overlast, underlast/tørrkjøring og låst rotor funksjon, samt innstillbar trippklasse 10-20 og 30 for tungstart. PSTX har momentstyring/pumpestoppfunksjon for bedre styring og ikke minst stopp av pumper (eliminerer trykkstøt), samt pumperensingsfunksjon for løsning og fjerning av fremmedelementer i rør og pumpesystemer. PSTX har lettforstålig HMI med fulltekstmenyer for enkel programmering og avlesing av driftsinformasjon som strøm, effekt feilmeldeinger mm. HMI-panelet er avtagbart og kan enkelt flyttes/monteres i dør/tavlefront med medfølgende kabel. PSTX har Inngang for PTC/PT100 og analog utgang som viser strømtrtekk/effekt/effektfaktor (Cos-fi), temperatur fra PT100-inngang mm. Signalet kan være 0-20mA, 4-20mA eller 1-10V.Kretskort er lakkerte som standard, dette er en stor fordel i krevende miljøer, som for eksempel avløpsstasjoner. JOG funksjon tillater redusert effekt/hastighet over begrenset tid. Modbus RTU er innebygd og tilgjengelig uten ekstra tilbehør, øvrige feltbus og ethernet-protokoller via Anybus-plugger som settes direkte inn i en slot på mykstarter. PSTX dekker motorstrømområdet 9 til 1250A (opptil 2160A ved inside-delta kobling), den har styrepenning 100-250V og leveres i utgave for hhv 208-600 og 208-690V hovedspenning. PSTX har mulighet for jordfeilovervåking, internt eller med ekstern sumstømtrafo og for utvidet IO. Andre funksjoner er motorbrems for raskere stopp av f.els vifter, motorheating for å holde motor fri for kondens og for klargjøring til oppstart i kaldt miljø. Styring av reverserkontaktorer, Emergency mode for bl.a røykevakuering i tunneller og LIMP mode for økt oppetid ved kortsluttede tyristorer på en av fasene. ABB har gjennomført koordinasjonstester med IE3 og IE4 motorer for sine mykstartere - se SOC. PSTX er marinegodkjent.
